1、 工作原理

通過風管將酸霧廢氣引入淨化塔。通過填料層後，廢氣和氫化鈉吸收劑與氣體和液體充分接觸，以吸收和中和氣體。淨化後，酸霧廢氣經煙塵板脫水除去，再由風機排放到大氣中。在塔底用水泵加壓後，將吸收劑噴在塔頂噴淋而下，然後再循環到塔底。淨化後的酸霧廢氣符合國家排放標準。

2、 特點

a.除塵脫硫效率高。當使用堿洗水時，脫硫效率可達85%。

b.設備占地少，安裝方便。

c.用水量、用電量指數偏低。

d.耐腐蝕，無磨損，使用壽命長。

e.設備運行可靠，維護簡單方便。

3、 結構

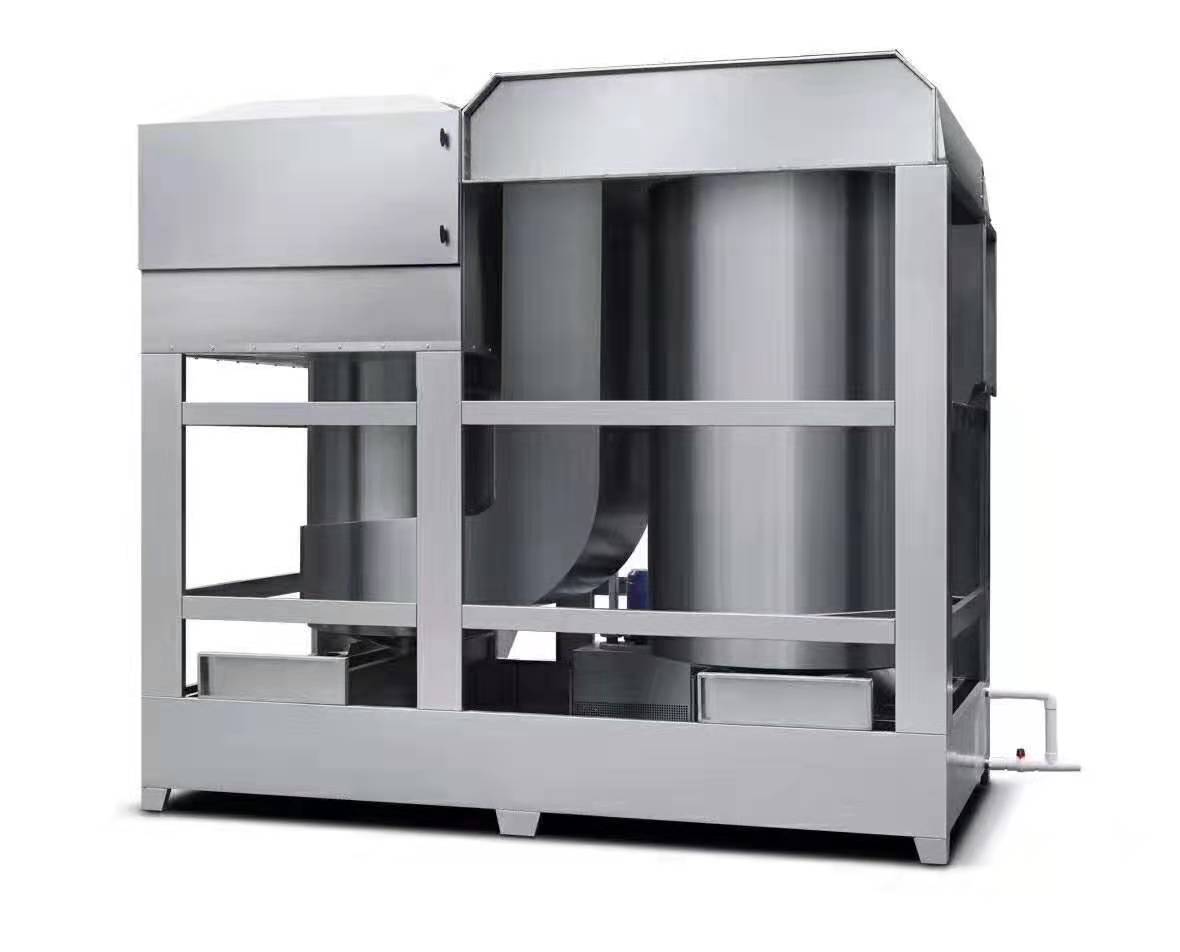

采用噴霧塔填料層作為氣液兩相接觸元件的傳質設備。填料支撐板設置在填料塔底部，填料以堆疊方式排列在支撐板上。填料壓力板安裝在填料上方，以防止向上氣流吹出。噴霧塔從塔頂噴出液體，通過液體分布器到達填料，並沿填料表麵向下流動。氣體從塔底分布後，液體通過填料層的空隙連續逆流。在填料表麵，氣液兩相緊密接觸，進行傳質。當液體沿填料層流動時，有時會有壁麵流動。壁麵流動效應導致氣液兩相在填料層中的分布不均（jun1）勻，導致傳質效率下降。因此，將噴霧塔中的填料層分成兩部分，中間設置有再分配裝置，再分配後再噴灑到下部填料上。

4、 適用注意事項

a.循環水流量調節：由噴淋塔供水泵確定，一台鍋爐運行時可開啟，冬季兩台或三台泵同時運行時，應全部開啟，泥漿泵的流量應根據不允許循環的流量來調節。讓它平等。

b.噴霧塔投藥罐的投加量：在運行鍋爐時，在冬季加入2袋堿和5袋石灰，如二、三套，可根據相應的數量增加藥量。

C. Spray塔沉澱池應定期清理，一周一次，夏季一次，冬季每三天一次。

當灰水分離器排出時，每次換擋排放時，應分別打開排放閥，直到有清澈的水排放為止。

e.以上旋轉部件應經常檢查，注油，及時排除故障，以保證噴塔兔硫的去除效果。

f.上下樓梯時，要注意安全，要有自我保障和相互安全意識。

G.下班後及時清理衛生設施，讓人們可以在工地上行走。
